歐姆龍PLC是一種功能完善的緊湊型PLC，能為業界領先的輸送分散控制等提供高附加值機器控制；它還具有通過各種高級內裝板進行升級的能力，大程序容量和存儲器單元，以Windows環境下高效的軟件開發能力。
歐姆龍PLC是一種功能完善的緊湊型PLC，能為業界領先的輸送分散控制等提供高附加值機器控制；它還具有通過各種高級內裝板進行升級的能力，大程序容量和存儲器單元，以Windows環境下高效的軟件開發能力。歐姆龍PLC也能用于包裝系統，并支持 HACCP（寄生脈沖分析關鍵控制點）過程處理標準。
一 調試準備：
需要準備的材料：HINET
智能網關、現場安裝歐姆龍 PLC 、網線、電腦安裝博圖軟件等；

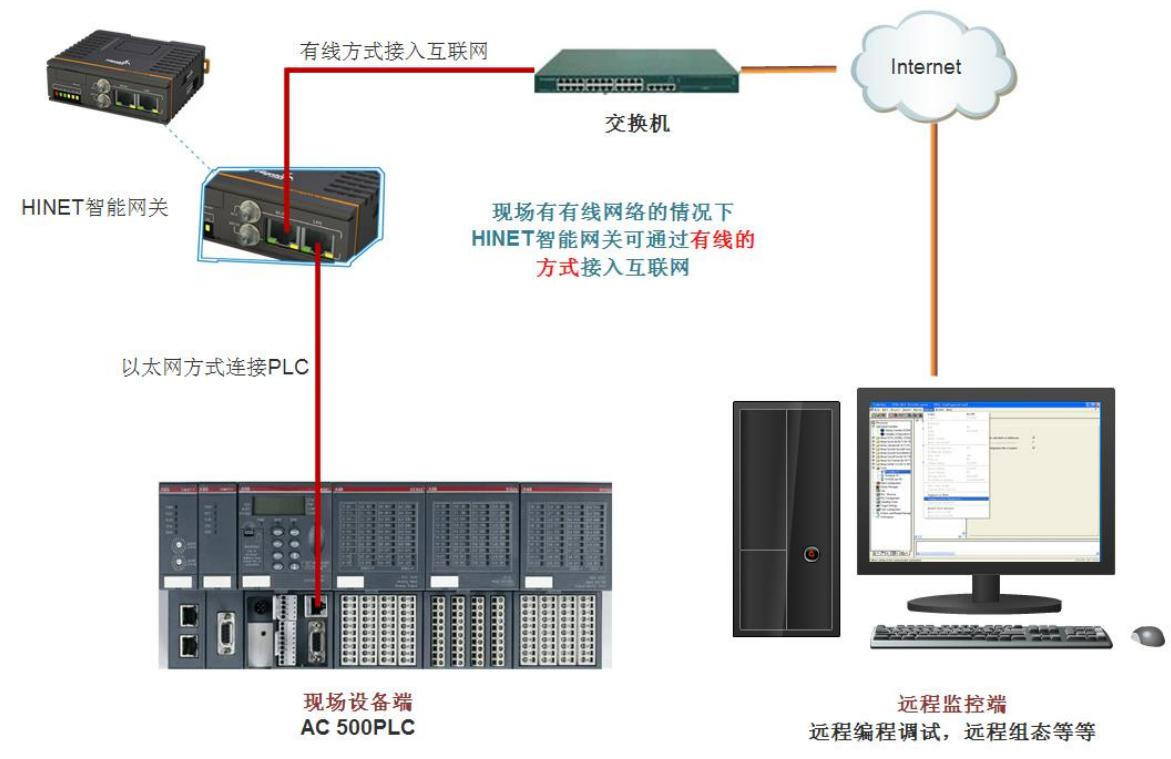

網關和PLC的連接方式：網關LNA口直接和PLC網線連接
、
HINET 智能網關
LAN 口默認
IP 地址是
192.168.1.1;

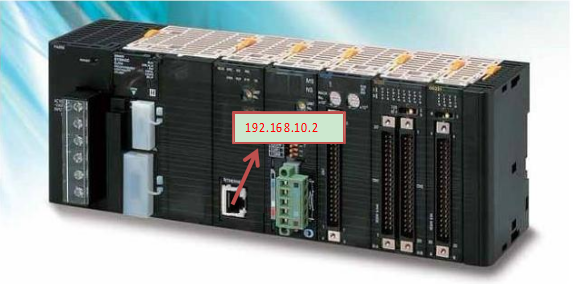

2、 假定
PLC 的
IP 地址是
192.168.10.2，并且要求不能改變；
3、 將
HINET 智能網關的
LAN 口
IP 地址改成
192.168.10.X，保證與
PLC 的正常通訊（假設改為
192.168.10.254）；
3.1 將 HINET 智能網關的 LAN 口和電腦相連；

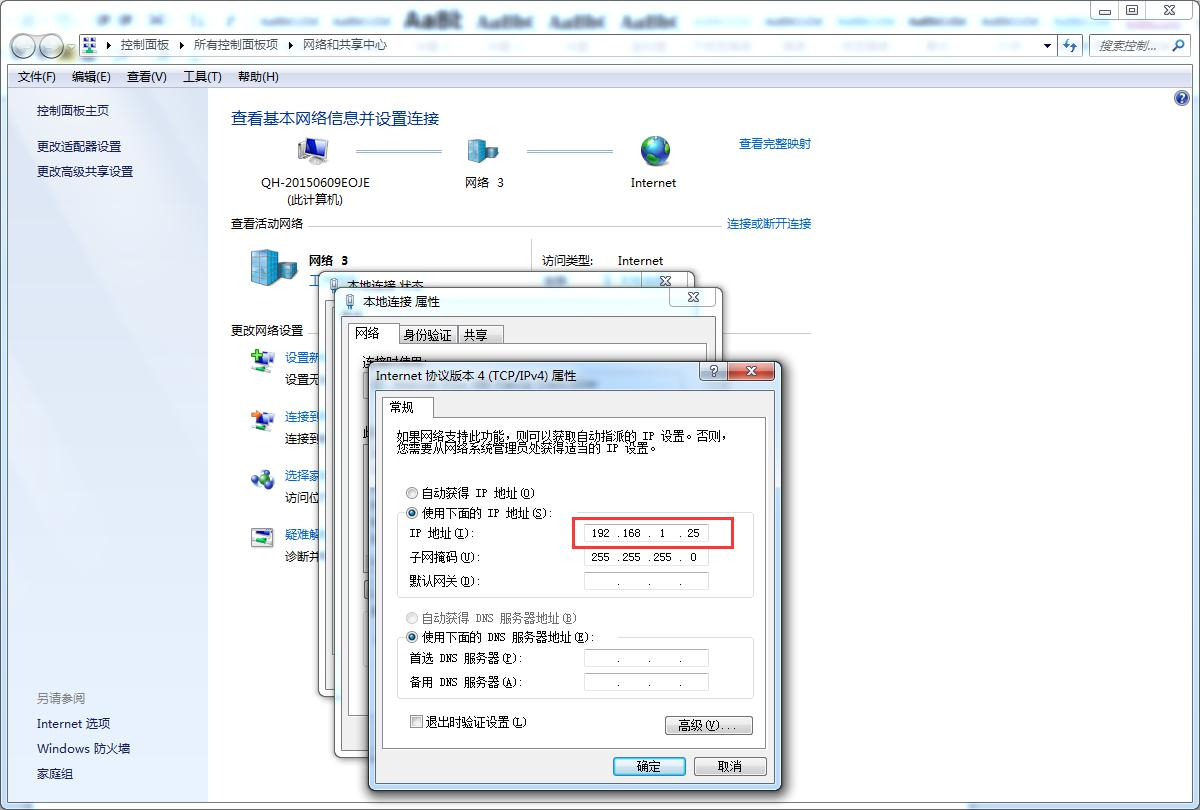

3.2 給電腦添加 192.168.1.X 網關的 IP，如果有則無需添加；

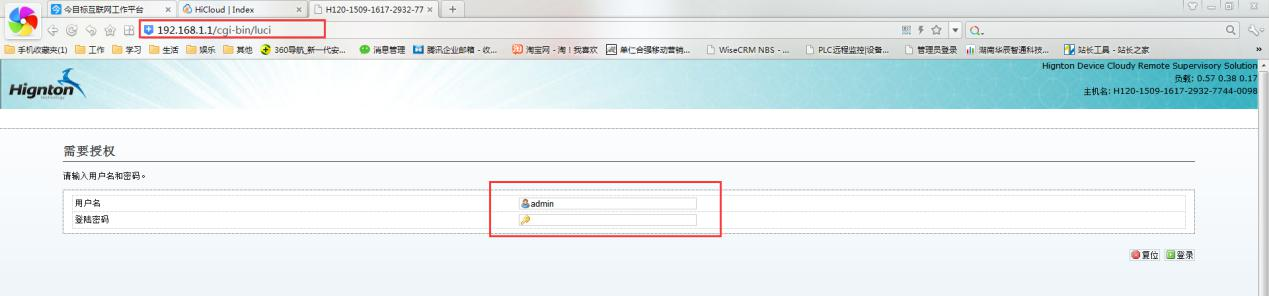

3.3 打開 IE 瀏覽器，輸入 HINET 智能網關 LAN 口 IP 地址 192.168.1.1；
3.4 輸入用戶名和密碼，默認的均為 admin；

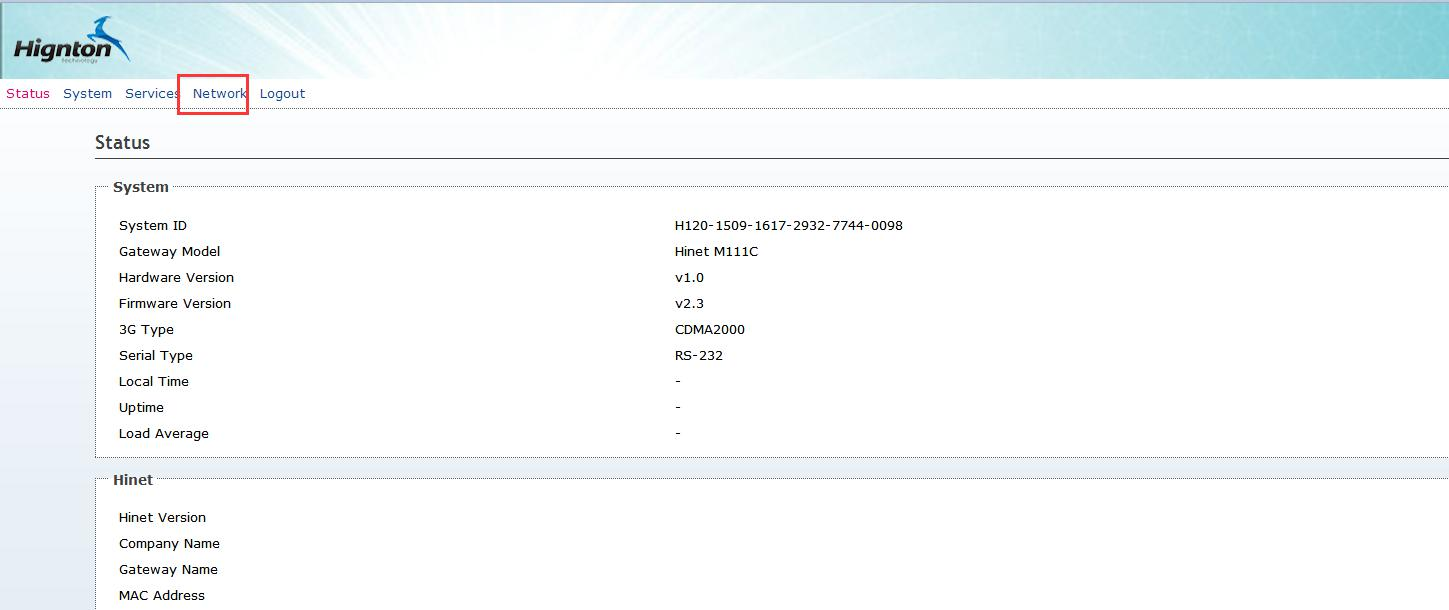

3.5 點擊“network”，并進入網絡配置頁面；（System 選項下有語言選擇可轉換為中文 頁面）

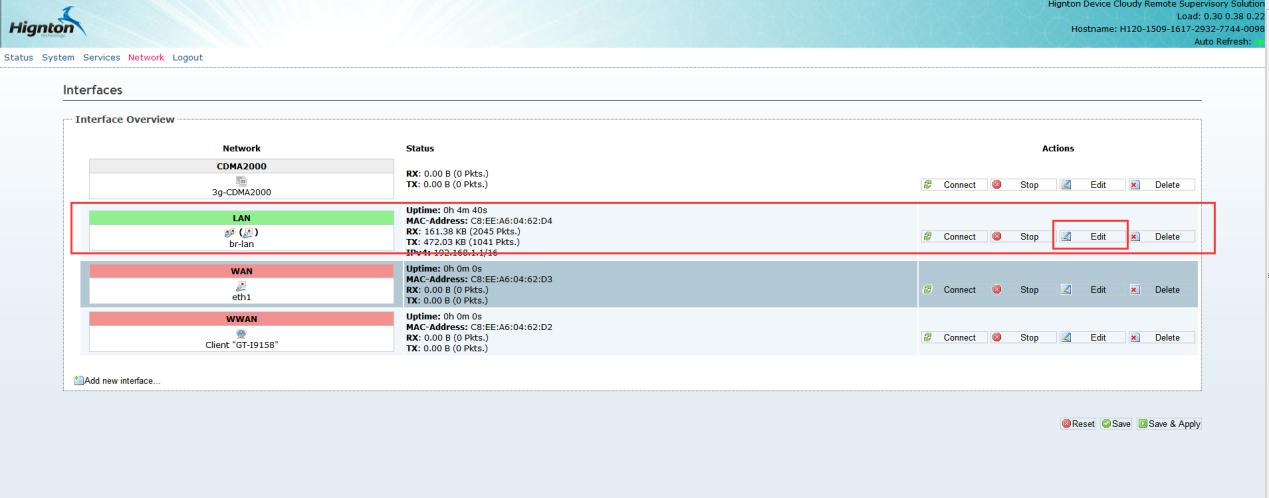

3.6 選擇 LAN 口后的“Edit”進入修改頁面；

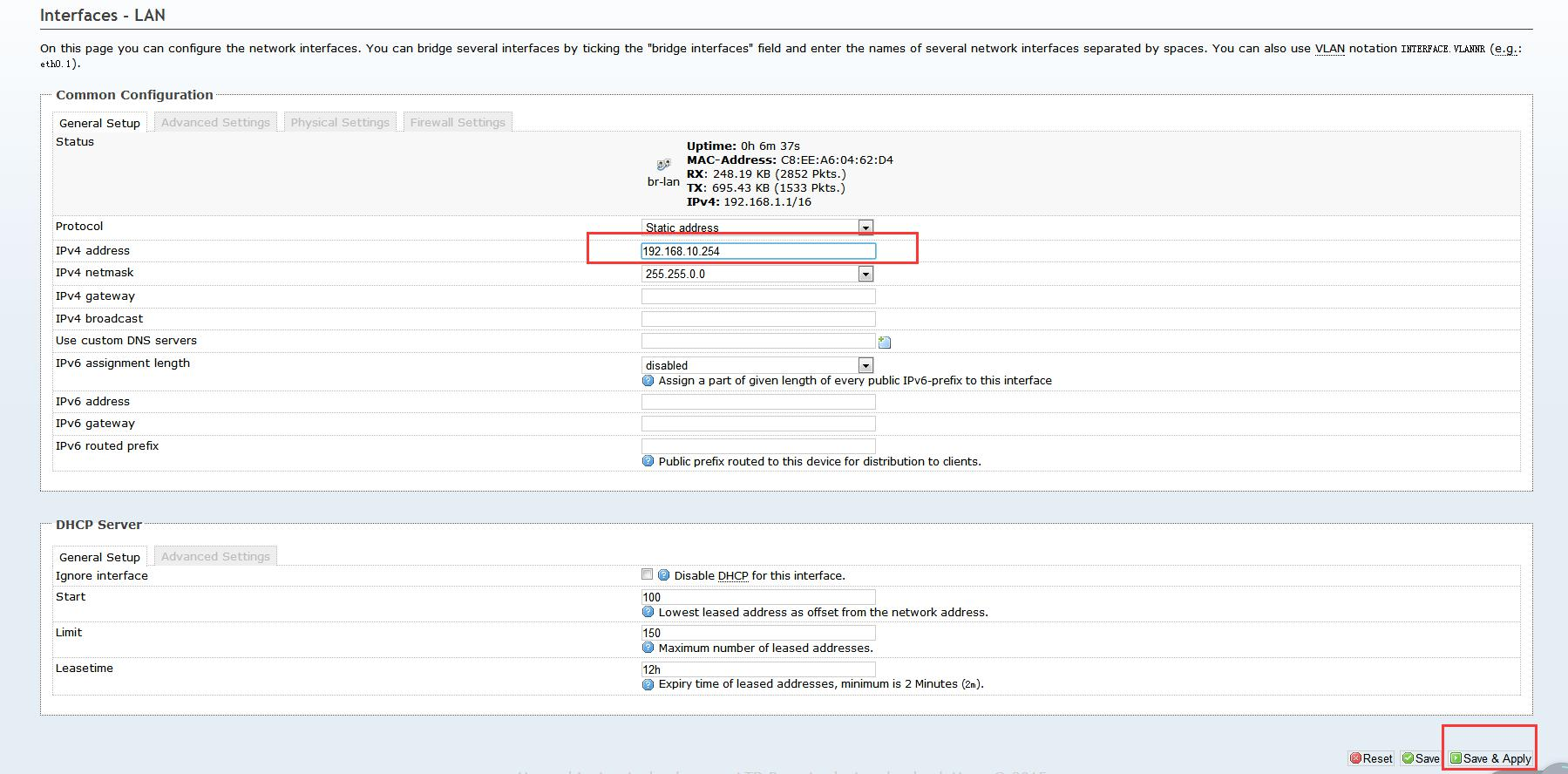

3.7 修改 IP 為 192.168.10.254 并點擊“Save&Apply”。（其他配置均不需要改變）
3.8 硬件連接，HINET 智能網關 LAN 口連接 PLC 網口，WAN 口連接互聯網。
4 在
HINET 云服務器上添加
AC 500 這臺
PLC 設備；

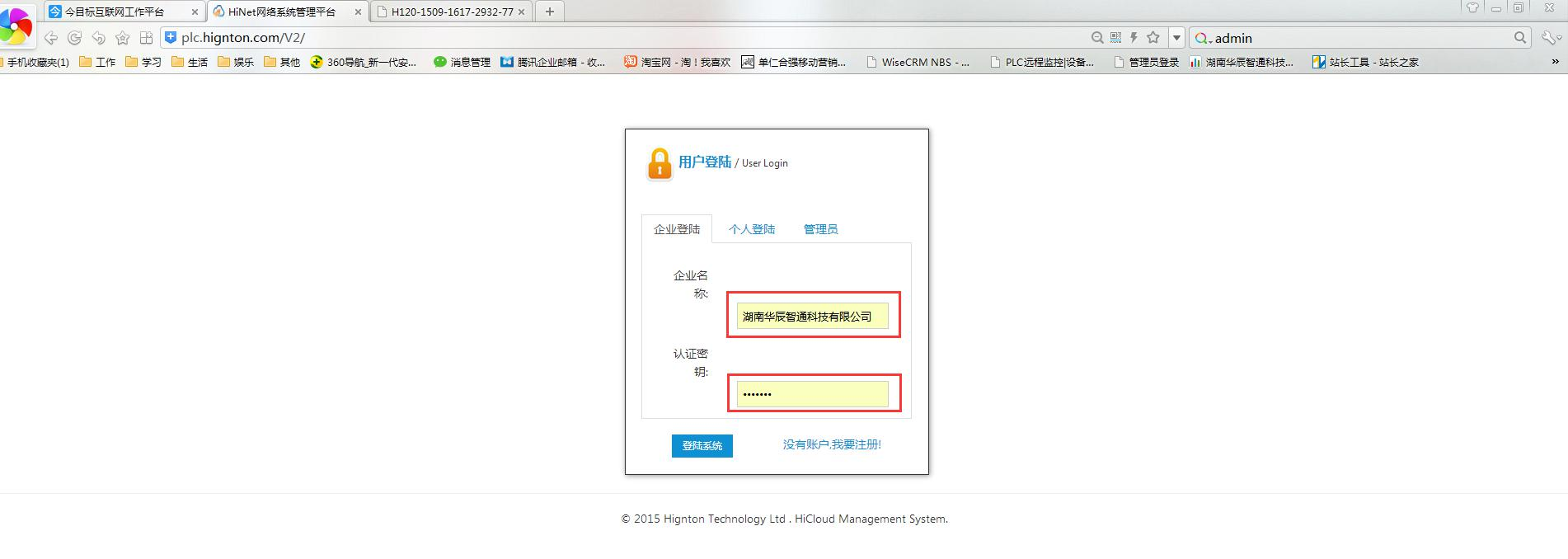

4.1 IE 瀏覽器中輸入 HINET 云服務器地址：plc.hignton.com/v2,并輸入正確的企業賬戶及 密碼（默認情況下企業名稱就是客戶所在企業的全稱，密碼是 12345678）；

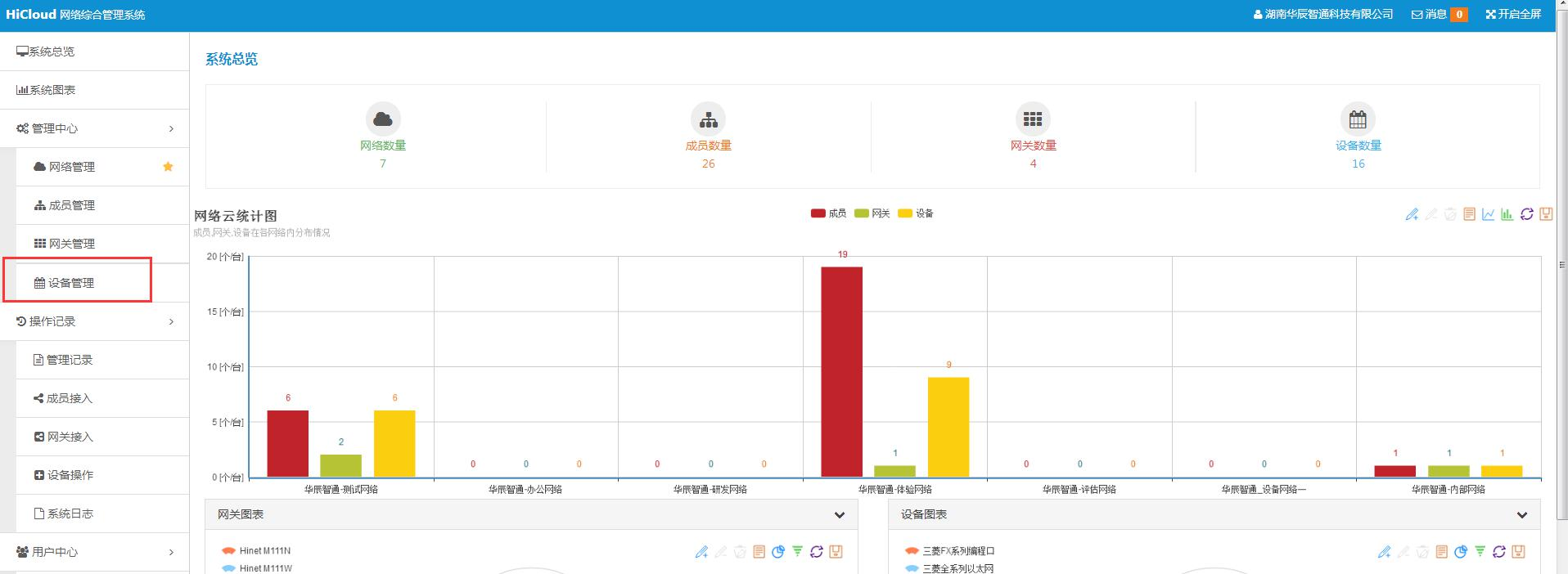

4.2 點擊“設備管理”，進入設備管理頁面，這里的設備就是指 PLC 等設備；

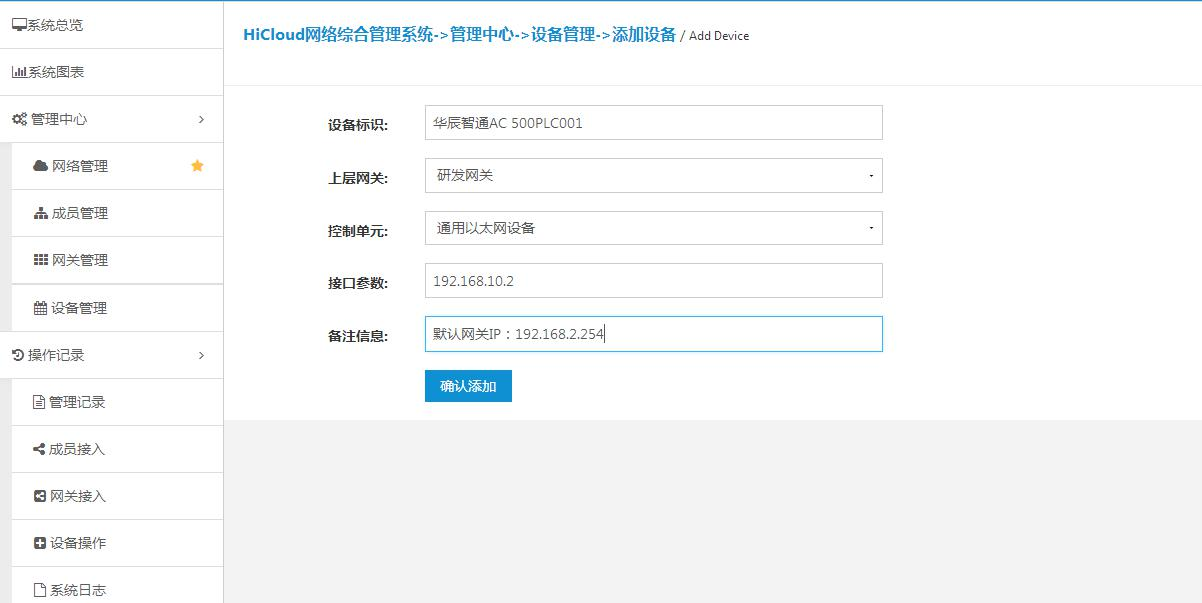

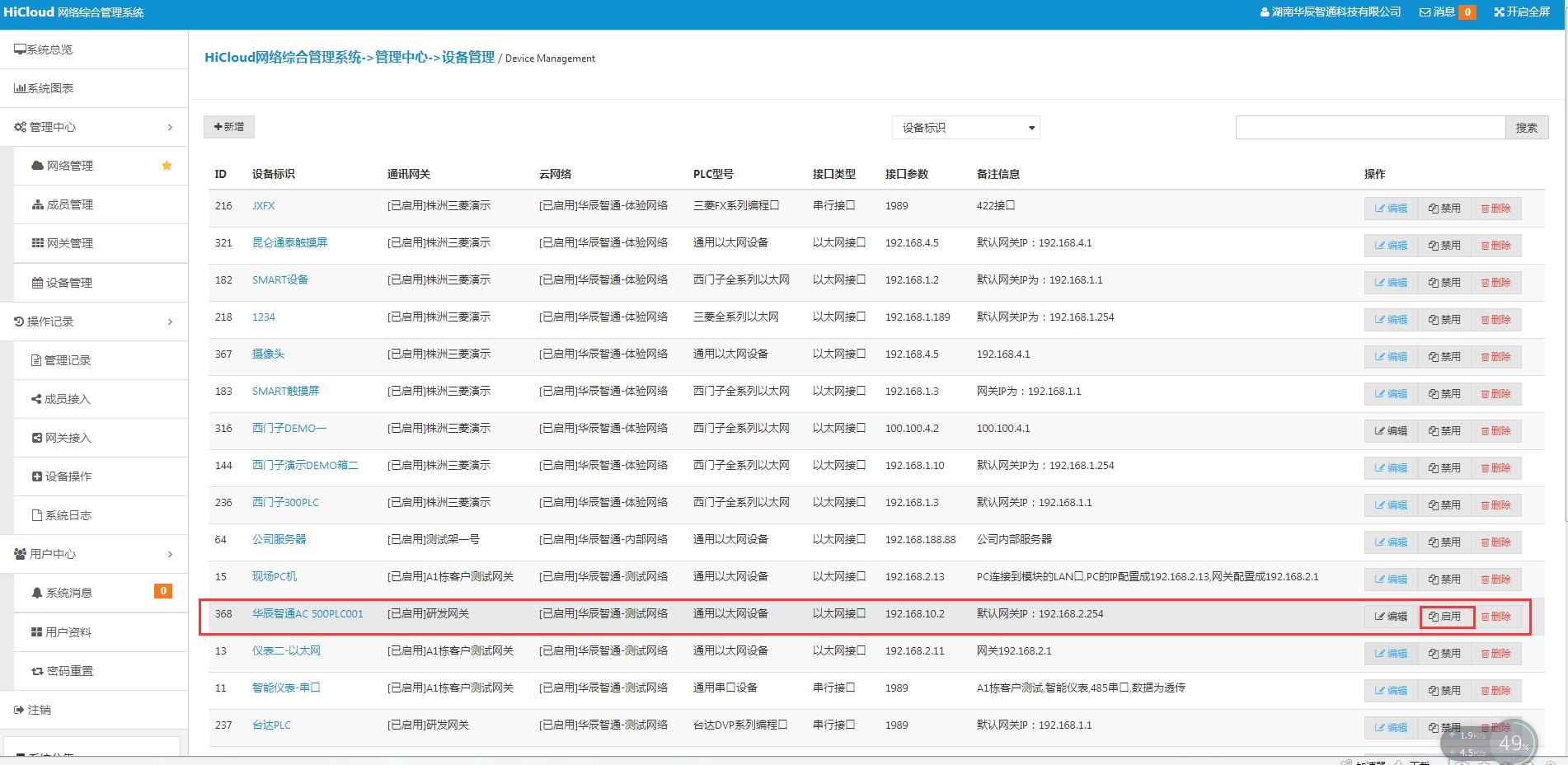

4.3 點擊“新增”，根據指定格式添加 PLC 設備；
4.4 點擊確認，并啟用，該設備就添加完成。
5 安裝
HINET 智能網關客戶端，并輸入正確的用戶名和密碼（該用戶名和密碼，客戶可自 行在
HINET 云服務中自行添加修改）；

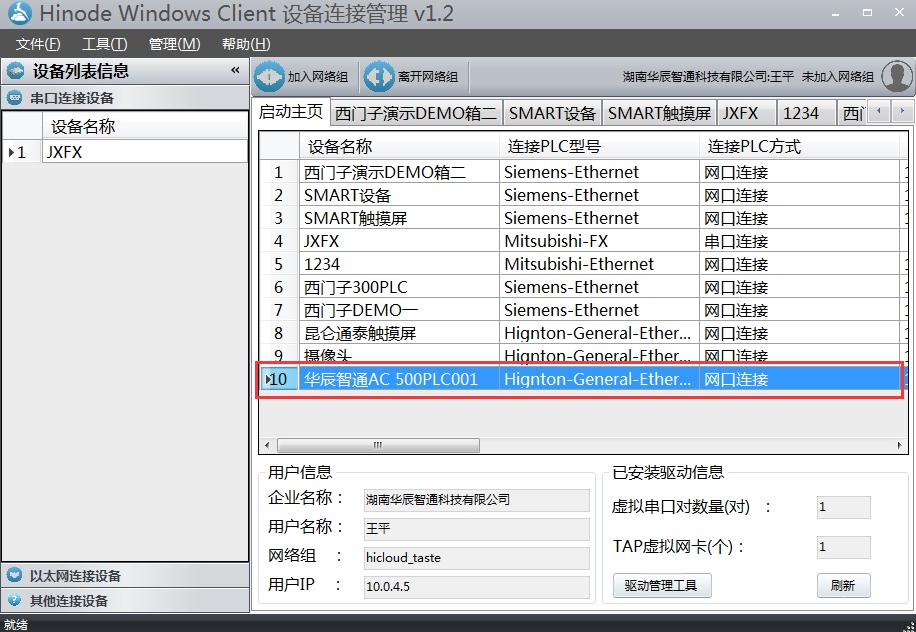

6 進入客戶端首頁即可看到剛才新建的那臺
AC 500PLC；
7 雙擊選中該

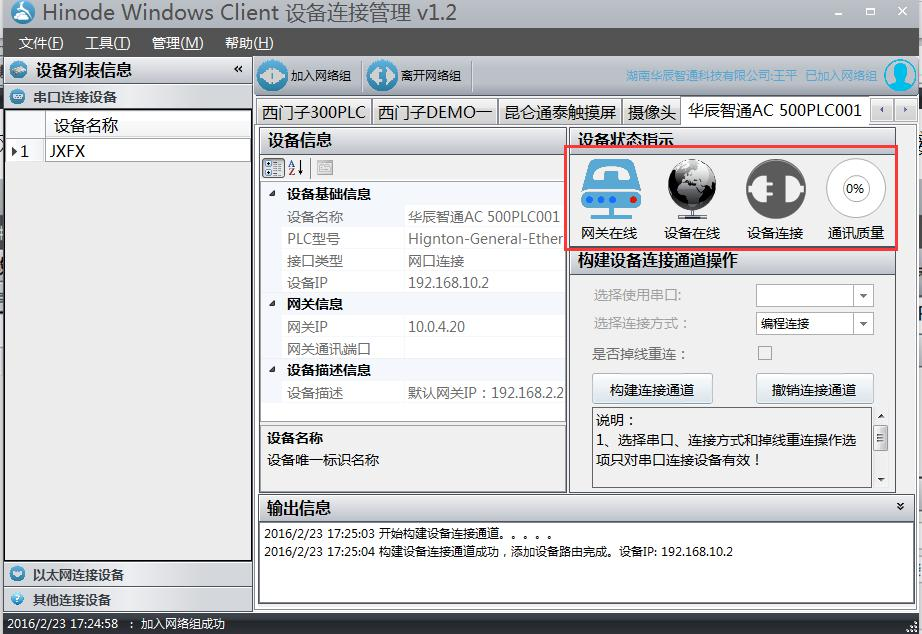

PLC，即可進入遠程連接頁面，點擊“加入網絡組”和“構建連接通道”；
8 待該四個指示燈全部亮起，則表示歐姆龍
PLC 已經遠程連接成功。
9 最小化客戶端軟件（切不可關閉），打開歐姆龍編程工具或組態，按照
PLC 本地連接的 編程方式即可對該
PLC 進行遠程編程，上下載和遠程組態，讀取各項數據。
10 打開

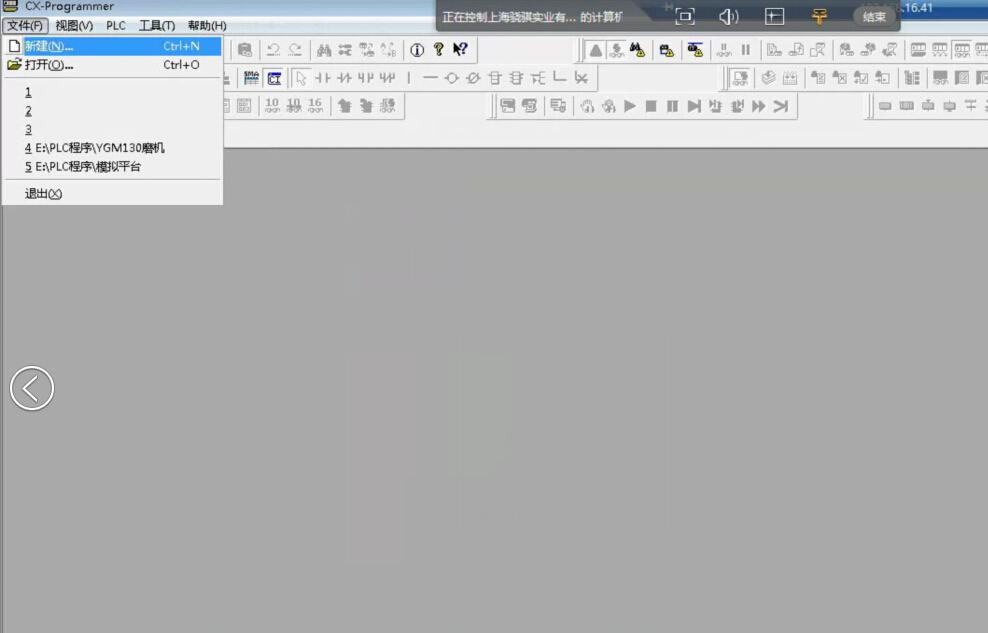

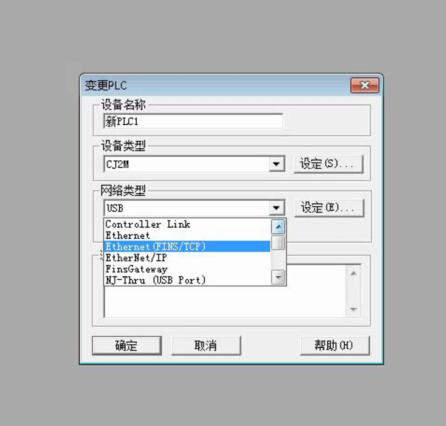

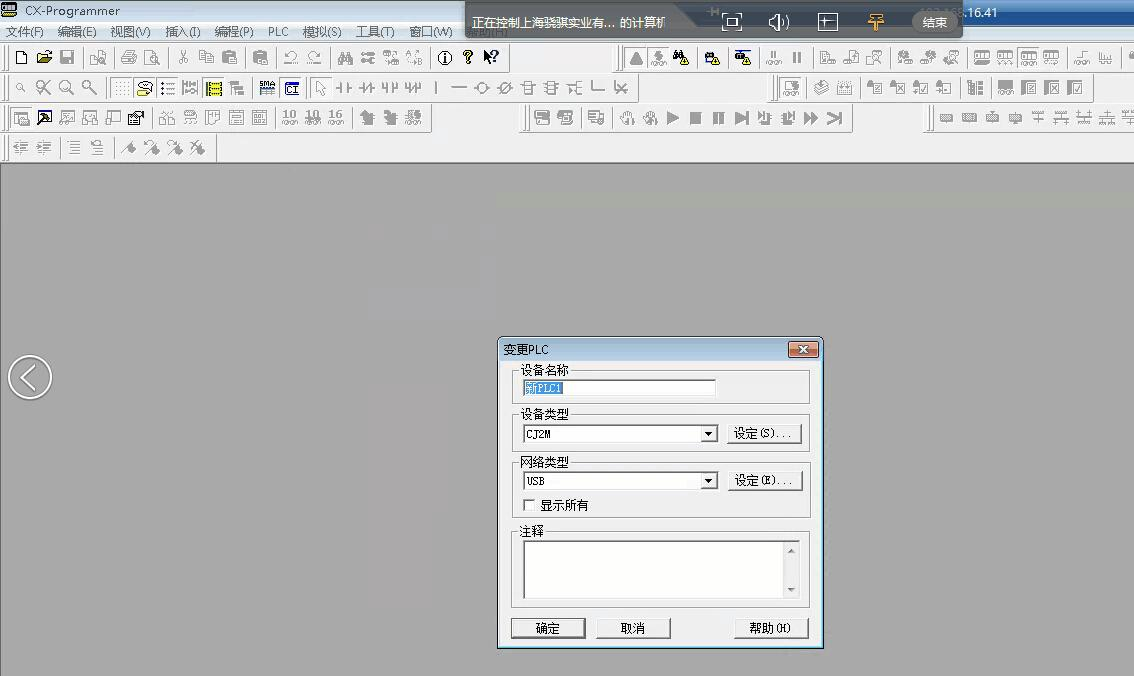

PLC 編程軟件，點擊“文件選擇新建”，彈出新建框，根據使用的

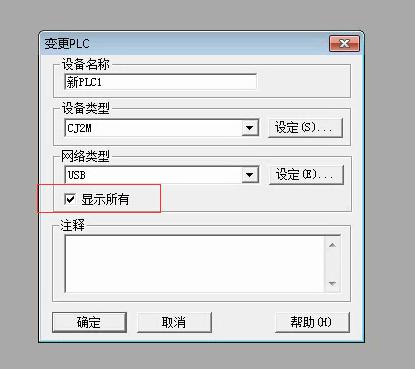

PLC 型號選擇正 確的類型，網絡類型選擇：
Ethernet（
FINS/TCP）
,然后點擊“顯示所有”前面的空白框。

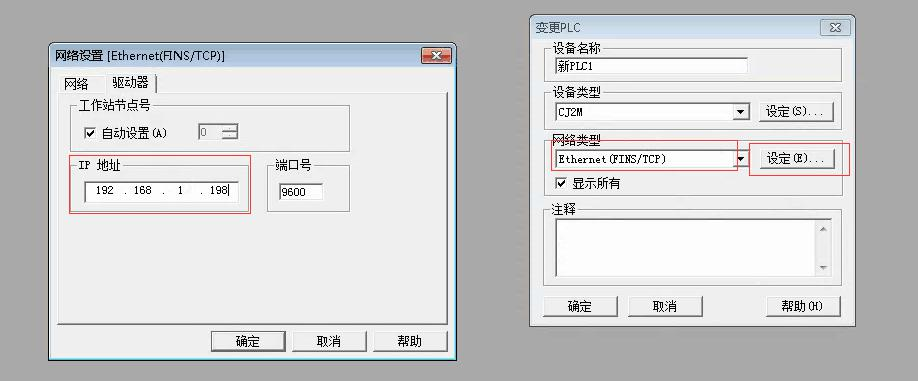

11 點擊“設定”后彈出網絡設置框，在ＩＰ地址下面的空白處填寫ＰＬＣ的實際ＩＰ，然 后點擊左下角的“確定”。

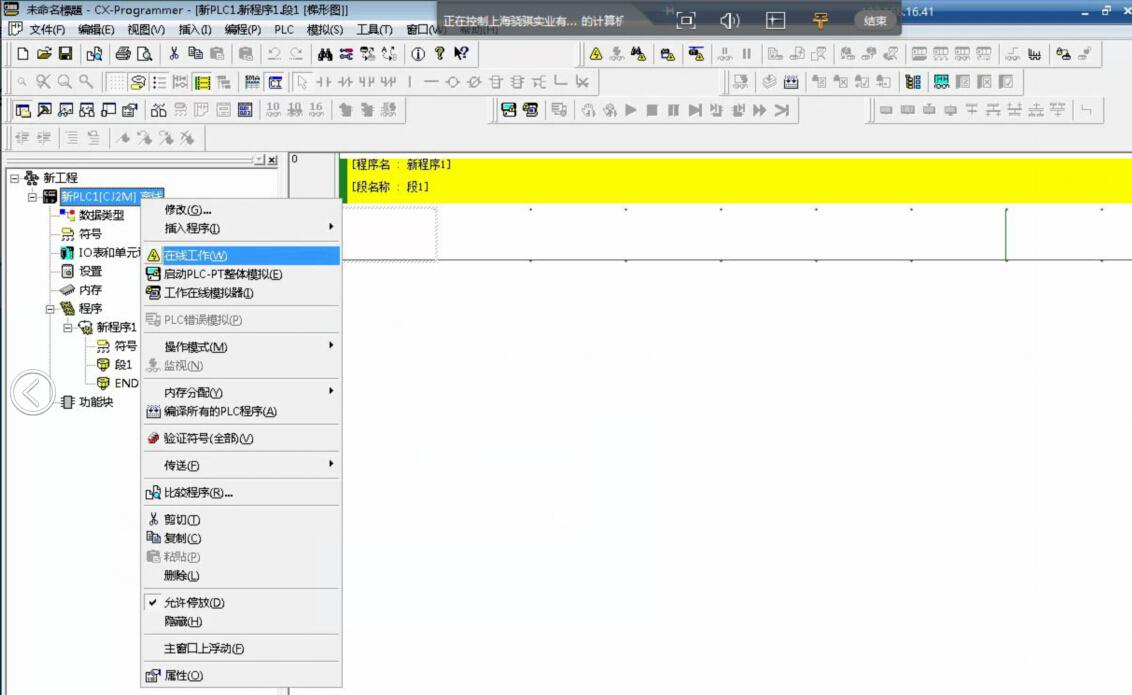

12 點擊確定后，則新建完成，出現如下圖連接頁面，點擊“新建PLC監視模式”，再選擇“在線工作”此時PLC已經遠程通訊連接上。

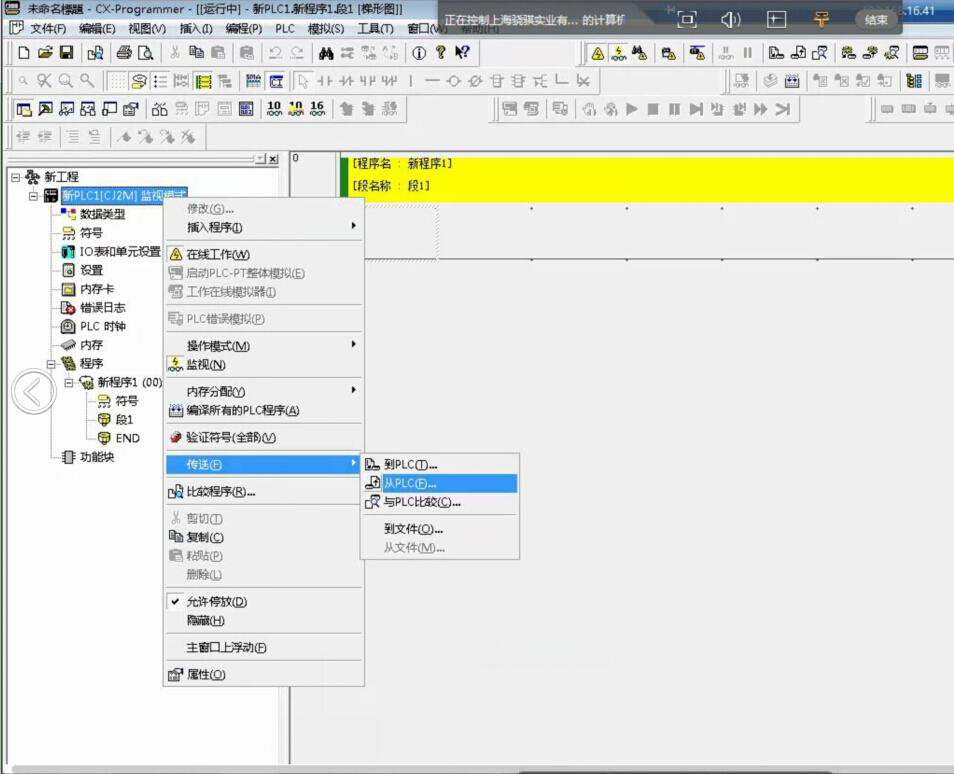

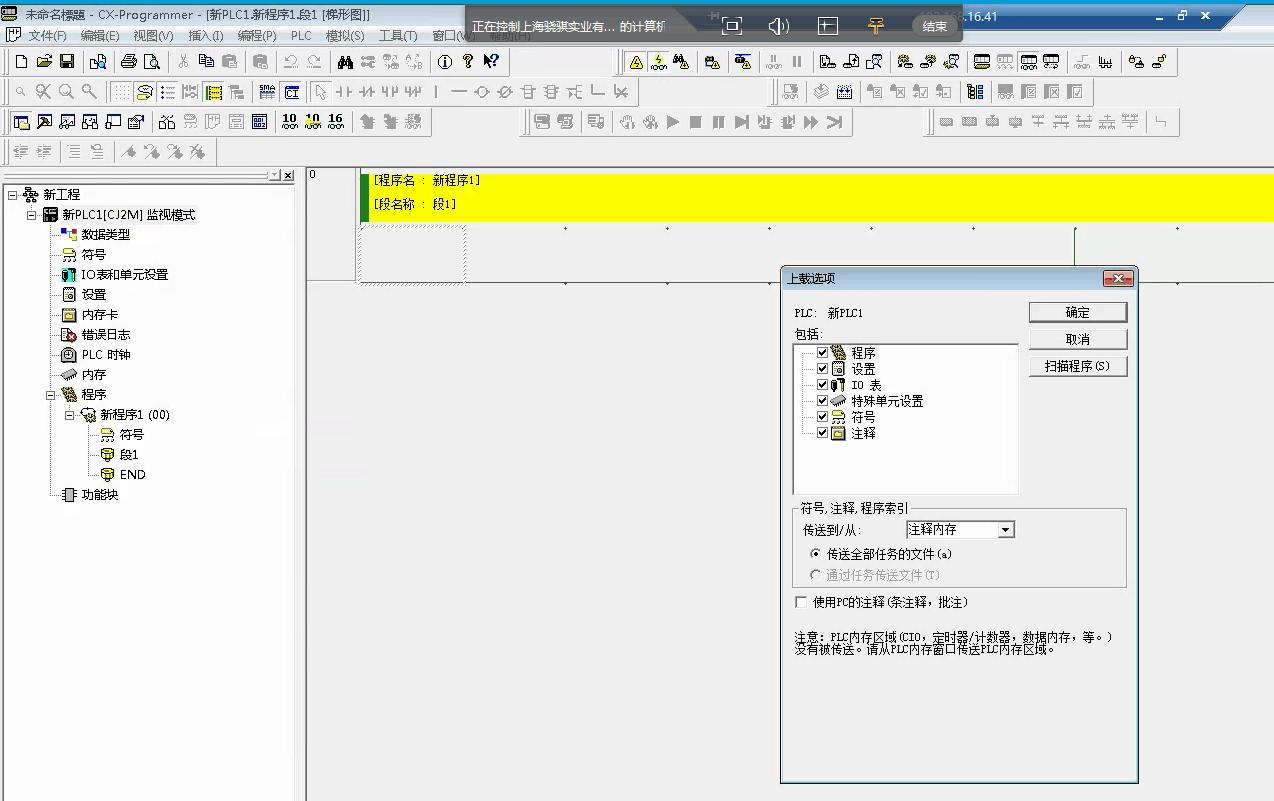

13.如果需要下載程序，在監控模式下，選擇“傳送”，再選擇“從PLC”此時彈出上載

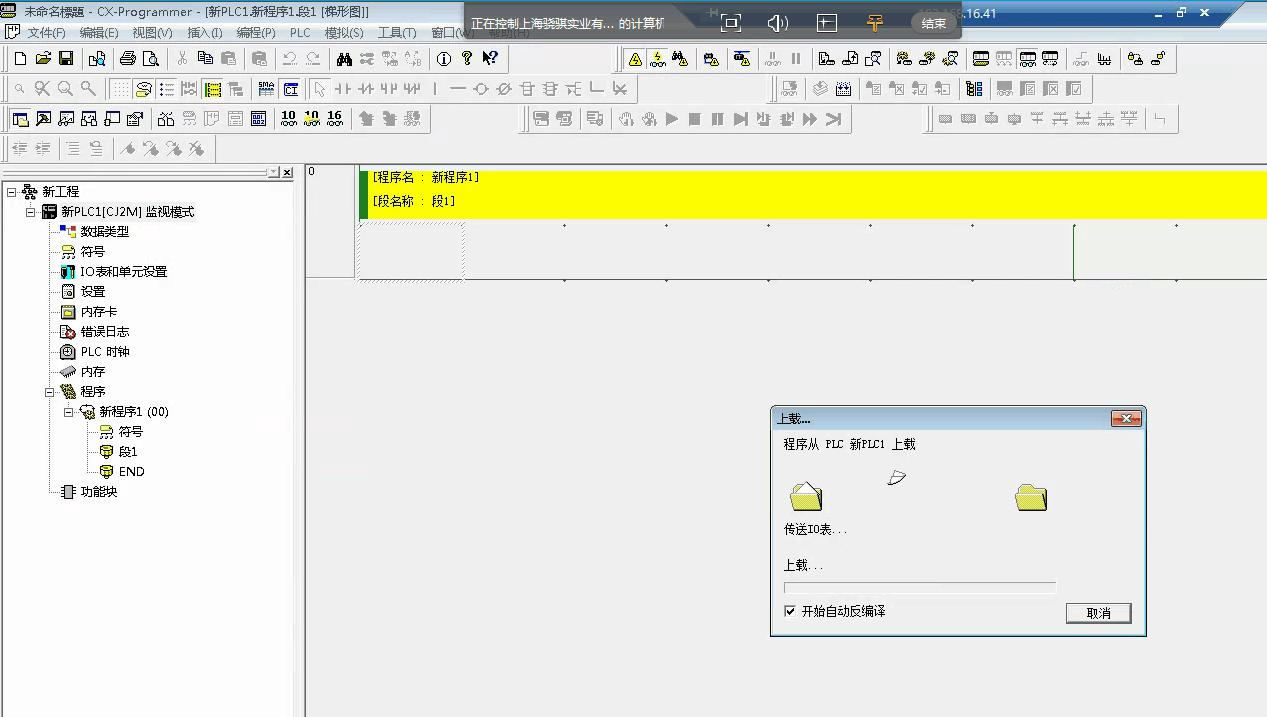

選項框，選擇要上載的內容，然后點擊右邊的“確定”按鈕，會彈出上載框頁面，此時只 需要等待上載完成就可以了。
pcl遠程編程

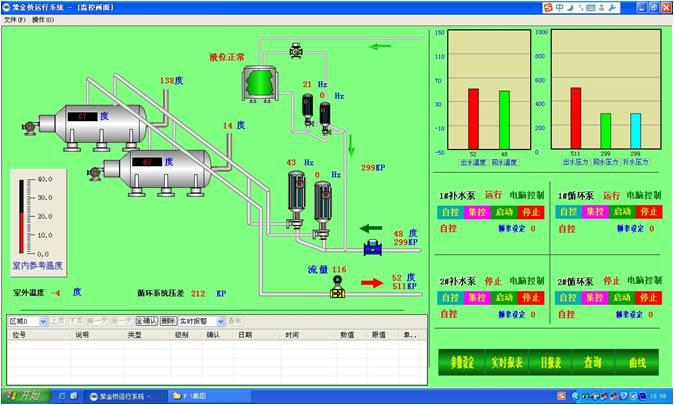

pcl遠程組態畫面
